Wskaźniki zużycia energii

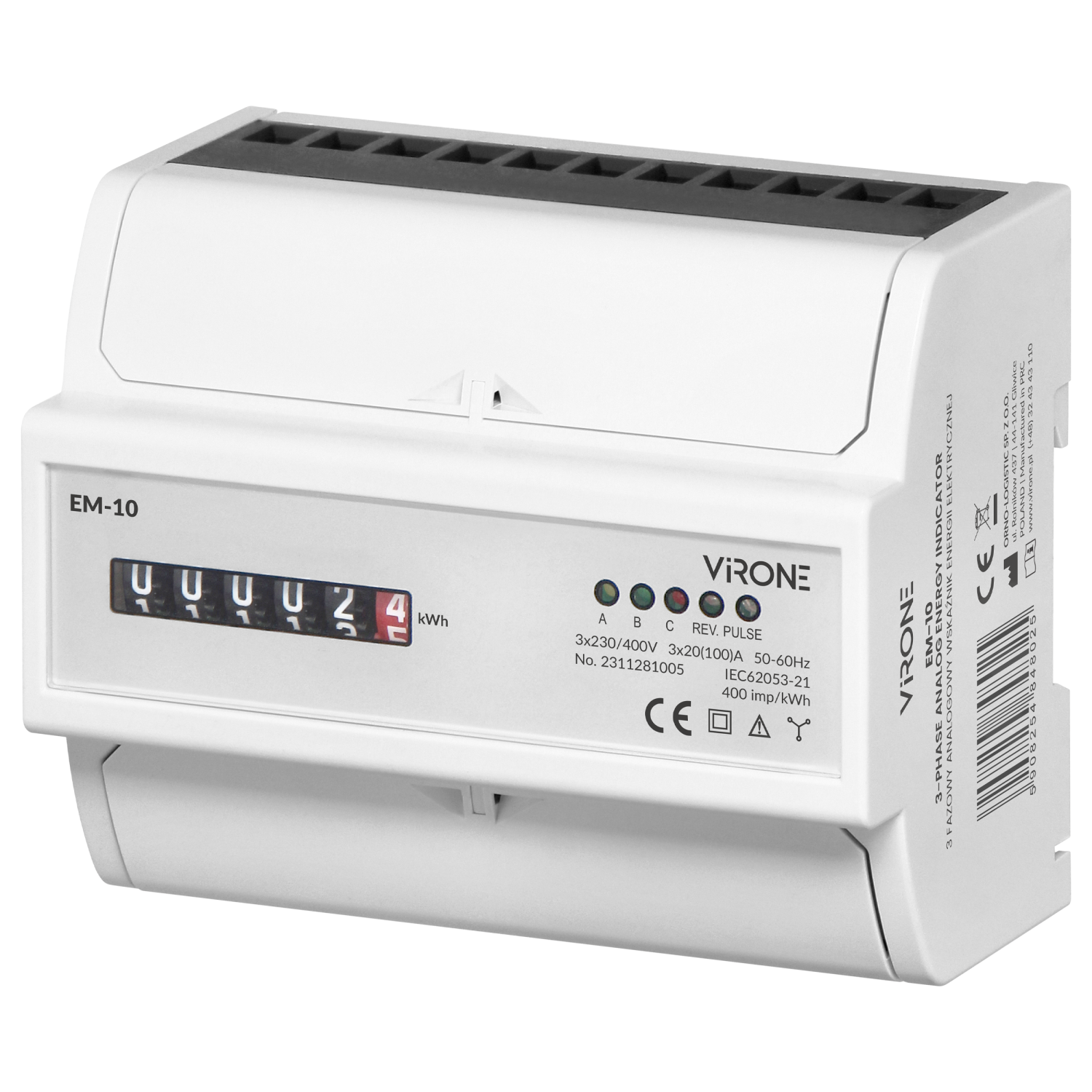

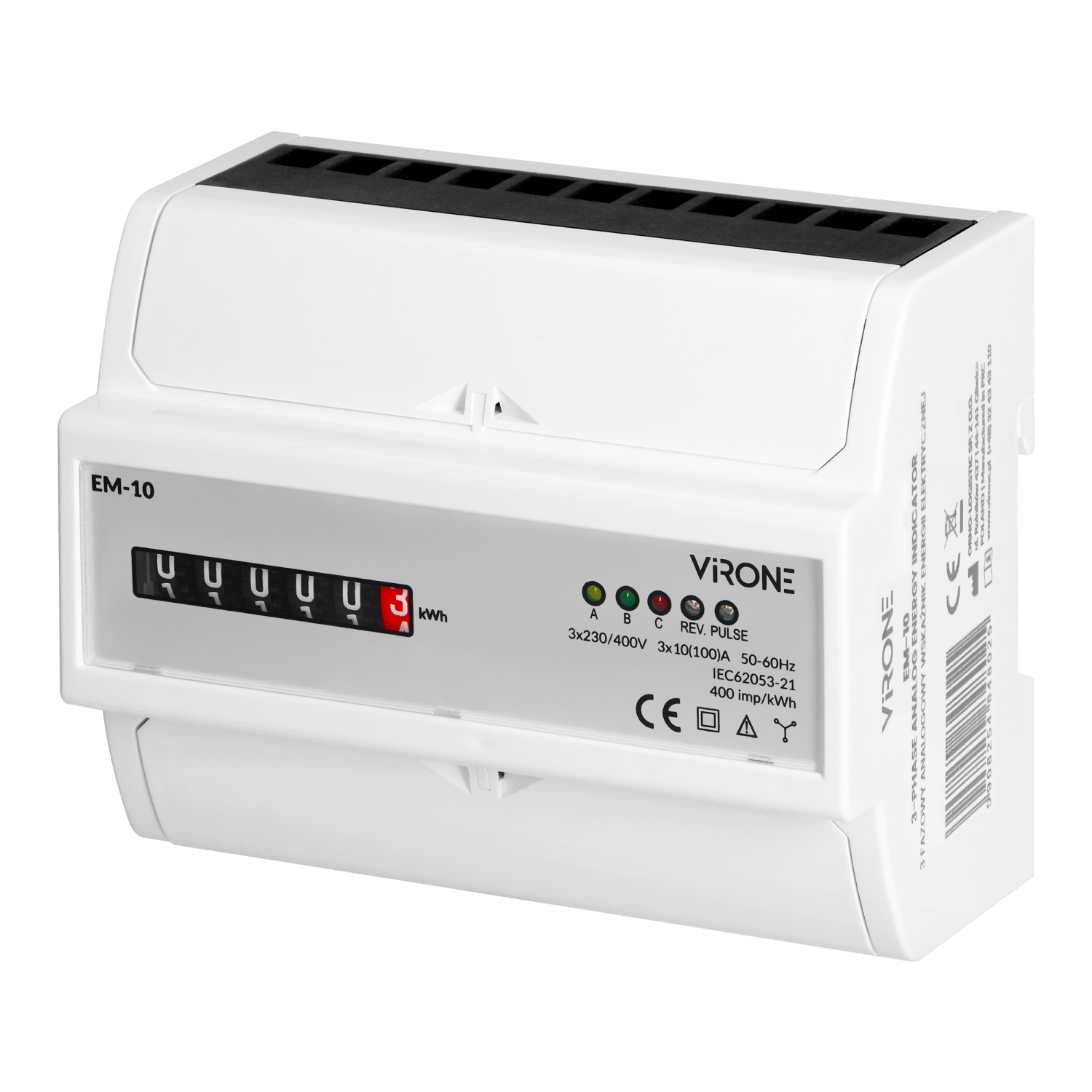

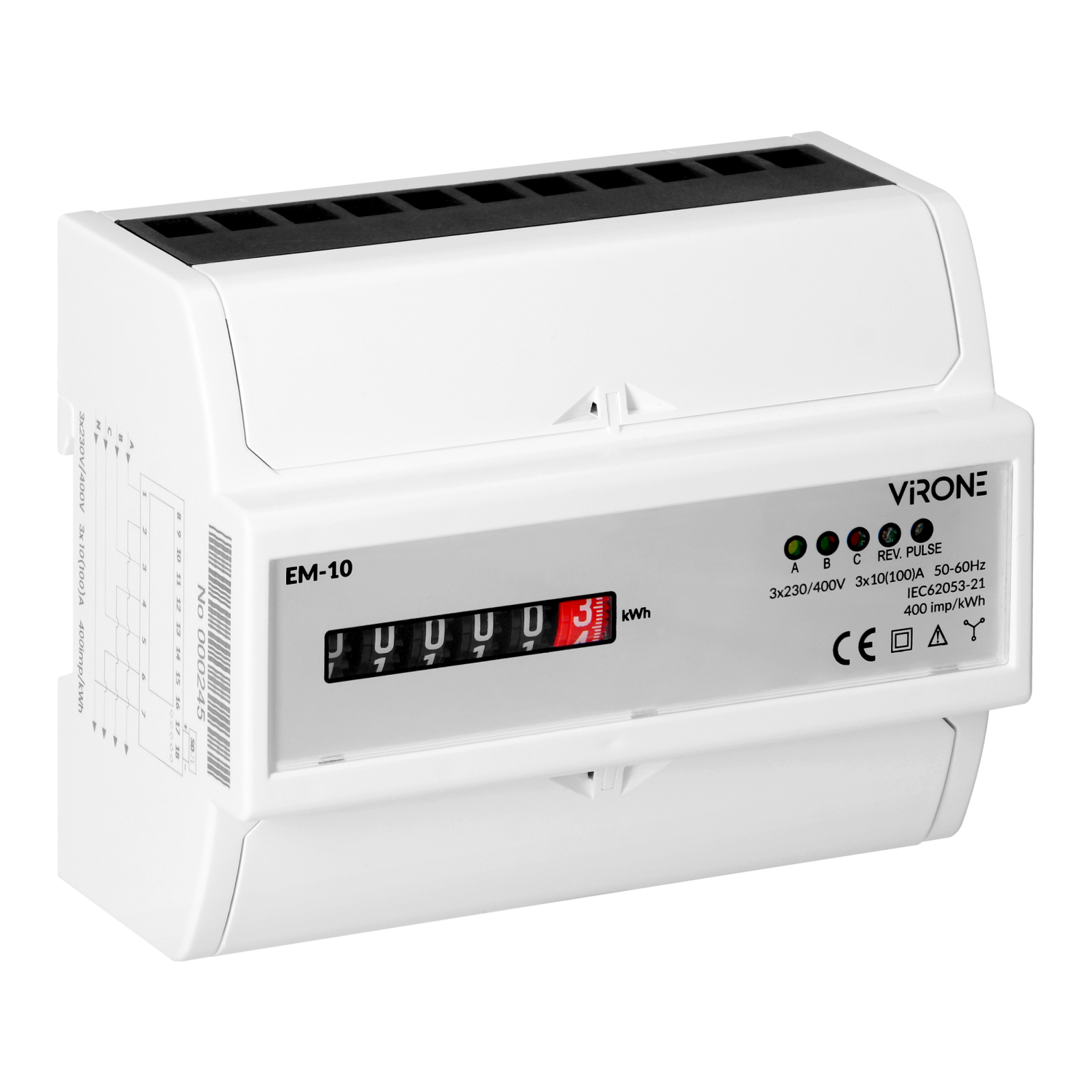

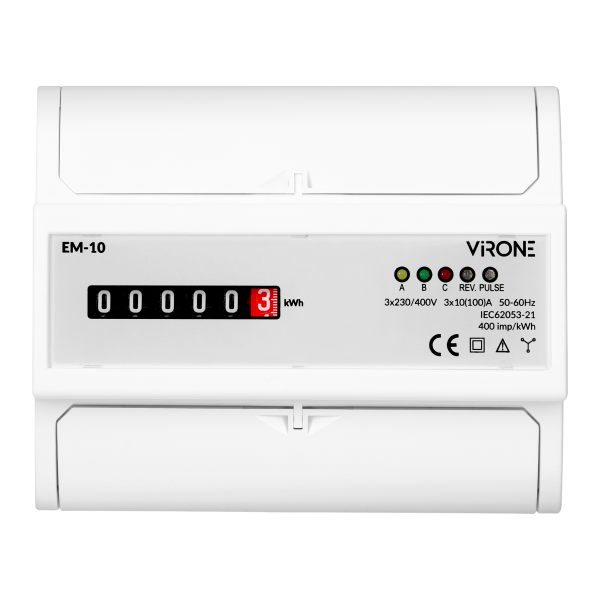

3-fazowy analogowy wskaźnik zużycia energii elektrycznej to precyzyjne urządzenie pomiarowe do monitorowania i rejestrowania zużycia mocy czynnej w obwodach trzyfazowych. Licznik przystosowany do napięcia znamionowego 3x230V do max. 400V oraz prądu znamionowego do 3x100A. Prąd bazowy wynosi 20W lub 100VA wpływa na energooszczędność instalacji.

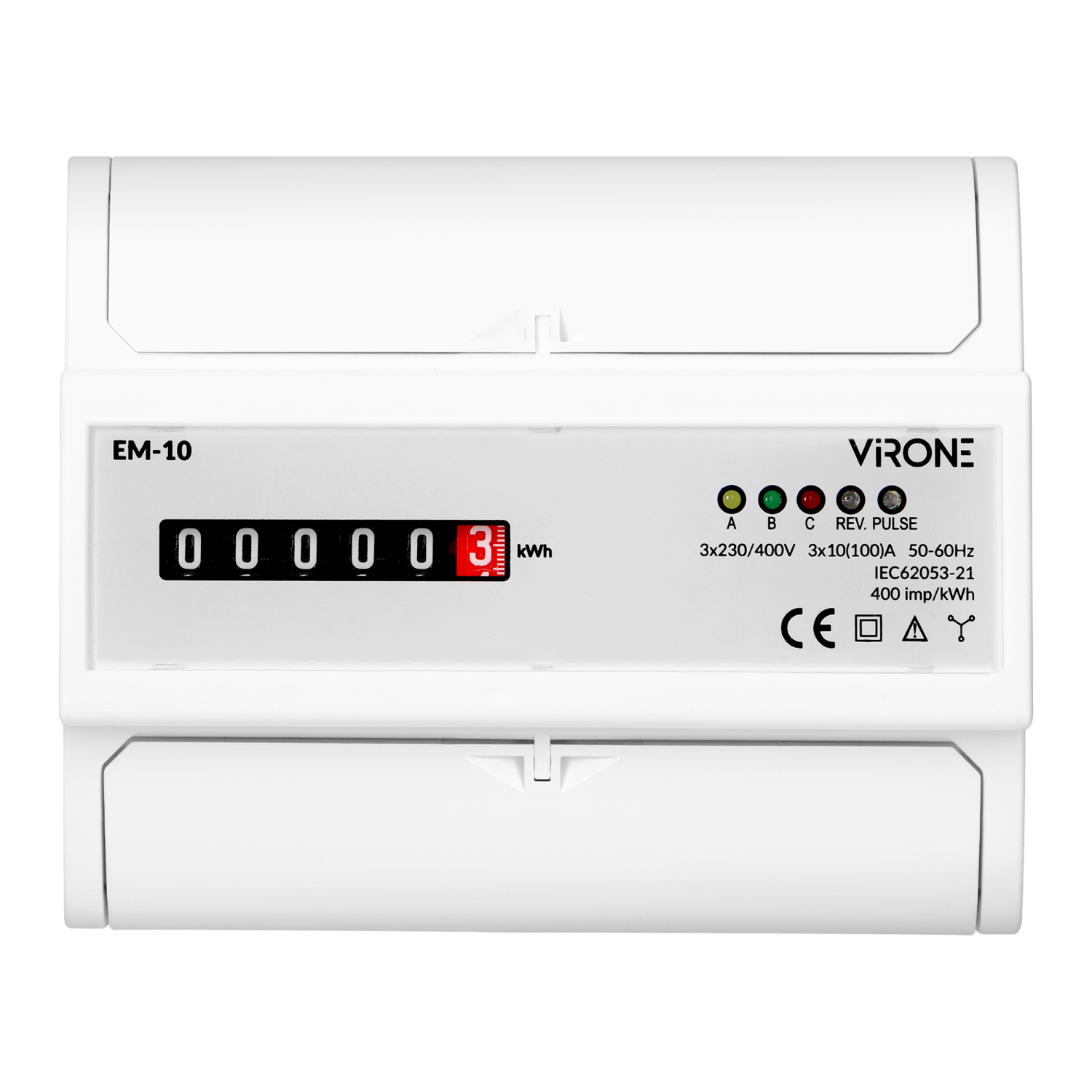

Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest za pomocą cyfr 5+1. Dodatkowo wskaźnik jest wyposażony w elektryczne wyjście impulsowe typu S0, które generuje 400 imp/kWh.
Produkt przystosowany do montażu na szynie DIN 35 mm. Solidna obudowa i stopień ochrony IP51, gwarantują wysoką odporność na pył oraz wilgoć. Jego niewielkie wymiary (123x65x100 mm) ułatwiają montaż w miejscach o ograniczonej przestrzeni.
Zgodność z międzynarodowym standardem IEC 62052-11.
| Informacje ogólne: | |
|---|---|
| Typ licznika: | Elektromechaniczny |
| Napięcie: | 3x230/400V~ |
| Prąd [A]: | 3x20(100)A |
| Prąd bazowy (lb) [A]: | 20 |
| Prąd znamionowy (In) [A]: | 100 |
| Maksymalny prąd (Imax) [A]: | 100 |
| Napięcie znamionowe (Un) N-L [V]: | 220 AC |
| Napięcie znamionowe (Un) L-L [V]: | 220 AC |
| Zakres częstotliwości [Hz]: | 50-60 |
| Pobór mocy [W]: | 2W/10VA |
| Klasa dokładności: | B |
| Liczba faz: | Trójfazowe |
| Model: | Pomiar bezpośredni |
| Rodzaj energii mierzonej: | Moc czynna |
| Odpowiednie do: | Pobór |
| Liczba taryf licznika: | Jednotaryfowy |
| Wyjście impulsowe: | Elektryczny |
| Rodzaj wyjścia impulsowego: | S0 |
| Liczba impulsów: | 400 |
| Rodzaj wskaźnika: | Analogowy |
| Sposób montażu: | Adapter szyny DIN |
| Szerokość wyrażona liczbą modułów: | 7 |
| Szerokość [mm]: | 123 |
| Głębokość [mm]: | 65 |
| Wysokość [mm]: | 100 |
| Liczba pozycji licznika: | 5+1 |
| Stopień ochrony (IP): | IP51 |
| Wilgotność robocza [%]: | ≤95 |
| Wilgotność przechowywania [%]: | ≤85 |
| Temperatura pracy [℃]: | (-25 ~55) |
| Temperatura przechowywania [℃]: | (-30~65) |
| Międzynarodowy standard: | IEC 62053-21 |
| Wyświetlacz: | 5+1 |
